Схема автополива газона

Идеальная схема автополива газона для вашего участка зависит от множества параметров: площади владений, характера зеленых насаждений, сложности ландшафта и ваших пожеланий. Разумеется, проще будет обратиться к специалистам, но при желании вы можете сделать все своими руками — важно лишь знать несколько правил и учитывать их.

Автополив для газона: примеры и схемы

Существует стандартная схема, которая может дополняться различными элементами. В нее входит следующий набор:

• насос;
• трубопровод;
• спринклеры и дождеватели;
• при применении разных типов дождевателей, потребуется еще и регулировка давления.

Вы можете дополнить этот минимум различными датчиками, но это увеличит цену и усложнит установку — поначалу можно обойтись без них.

В случае, если система будет обеспечивать водой участок с большой территорией, и мощности насоса может не хватить для равномерного полива всей территории, применяются специальные клапаны, которые будут ограничивать территорию, отведенную для полива в данный момент времени.

Если подаваемая вода может содержать механические примеси, такие как песок или мелкие камни, потребуется фильтр, который защитит сопла дождевателей от повреждения.

Цена готового набор будет зависеть не только от дополнительных параметров, но и от площади — на 3 сотки стоимость оборудования в любом случае будет меньше, чем например, на 5, так как во втором случае нужен больший метраж трубы, большее количество клапанов и дождевателей, более мощный насос и так далее.

Помимо схемы самой системы, есть также алгоритмы размещения поливочных головок.

Автополив своими руками для газона — схема

Существует два классических метода расположения дождевателей на газоне, выработанных многолетним опытом — треугольник и квадрат.

Такой рисунок расстановки спринклеров появился не случайно, он основывается на их устройстве и на том, как они распространяют влагу. Их основное отличие — в форме, которую примет готовая схема. Для прямоугольных участков больше подходит квадрат, для сложных, с большим числом изгибов — треугольник. Чтобы понять, какой у вас, посмотрите не только на план, но и на фото участка: постройки и декоративные элементы могут влиять на этот параметр.

Орошение одной поливочной головкой территории вокруг всегда неравномерно — непосредственно вокруг нее есть не политое место, в то время как на крайней точке распределения воды ее наиболее много. Показанные выше схемы дают возможность получить равномерный полив на всей территории вашего участка.

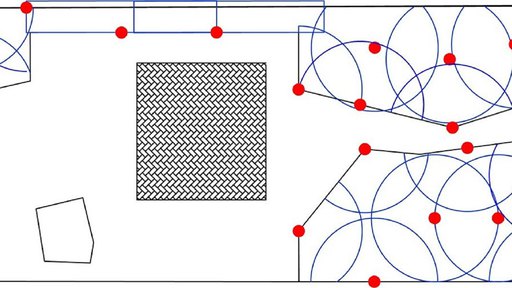

Размещение дождевателей на плане

Поделите участок на зоны, исходя из особенностей территории. В первую очередь, заполняются углы, так как они, зачастую, сильнее всего нуждаются в равномерном орошении. Обычно по углам используется четвертичный сектор полива с полным покрытием всей зоны. Край захвата одного дождевателя должен касаться или пересекаться с таковым у соседнего спринклера. Такой метод называют «головка к головке». Иными словами, последующий спринклер должен быть расположен в расстоянии одного радиуса от соседнего. Если пересечение не достигнуто, дополнительные дождеватели размещают по периметру, а затем, при необходимости, дополняют центр.

Важно учесть, что растительность, особенно крупная (кустарники, деревья) препятствует потокам воды, создавая сухие участки. Их компенсируют установкой встречного дождевателя.

Напор воды

После того, как дождеватели размещены, на схему помещаются прочие элементы — соединяющий спринклеры водопровод, насос, а для больших территорий — клапаны.

Чтобы рассчитать объем воды для полива всего участка, исходим из расхода выбранных вами спринклеров (указано в описании товара). При этом нормой будет примерно 11 мм/ч на каждый дождеватель. Готовый объем делится на зоны, которые затем нужно ограничить электромагнитными клапанами.

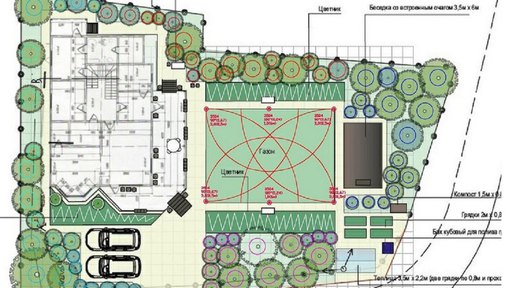

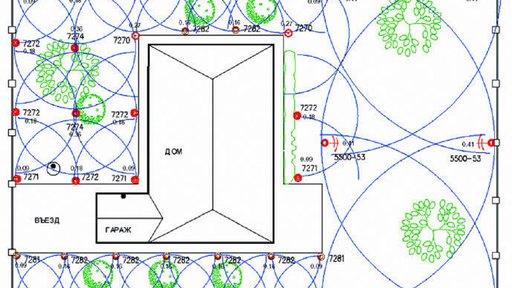

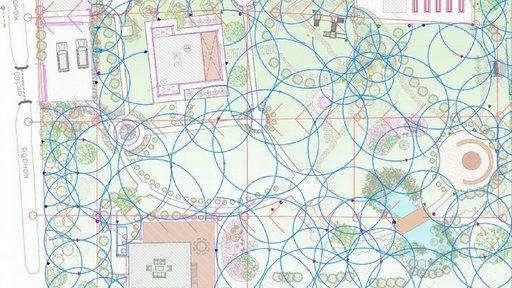

На выходе вы получите выполненный своими руками чертеж, по которму можно монтировать автополив для газона. Примеры и схемы разных участков также можно посмотреть на фото ниже, возможно, вы сможете адаптировать под свои нужды один из них.
